Modul 117 - Aufbau von Netzwerken - ISO/ OSI Model
Modul 117
Informatik- und Netzinfrastruktur für ein kleines Unternehmen realisieren
Modul 117 - Aufbau von Netzwerken - ISO/ OSI Model
Aufbau von Netzwerken
ISO/ OSI Model
Modul 117
Modul 117 - Aufbau von Netzwerken - ISO/ OSI Model

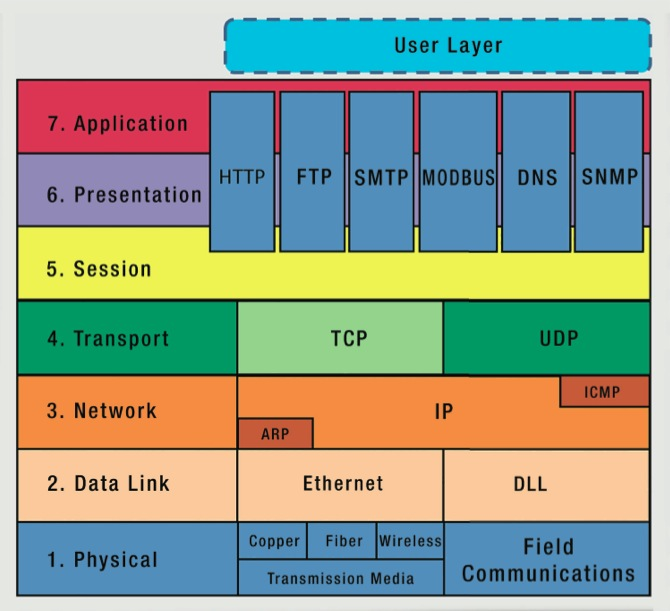

ISO / OSI Model
Modul 117 - Aufbau von Netzwerken - ISO/ OSI Model
Modul 117 - Aufbau von Netzwerken - ISO/ OSI Model
Modul 117 - Aufbau von Netzwerken - ISO/ OSI Model
Layer 1 - Physical Layer - Bitübertragungsschicht
Physche Verbindung, Kupfer oder Glas
Kabel
Modul 117 - Aufbau von Netzwerken - ISO/ OSI Model
Layer 2 - Data Layer - Sicherungsschicht
WLAN, Ethernet
Punkt zu Punkt Verbindung

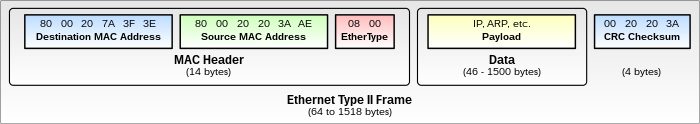

Frame
MAC
Modul 117 - Aufbau von Netzwerken - ISO/ OSI Model
Layer 3 - Network Layer - Vermittlungsschicht
Pakete
IP, ICMP
IPSec
Routing
Modul 117 - Aufbau von Netzwerken - ISO/ OSI Model
Layer 4 - Transport Layer - Transportschicht
TCP
Verbindungsorientiert
z.b. E-Mail
UDP
Verbindungsloss
Modul 117 - Aufbau von Netzwerken - ISO/ OSI Model

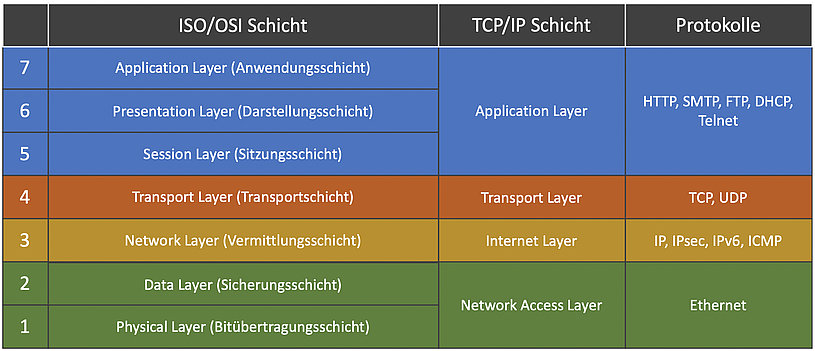

Zusammenfasung:
Schicht / Anwendung: Funktionen für Anwendungen, sowie die Dateneingabe und -ausgabe.
Schicht / Darstellung: Umwandlung der systemabhängigen Daten in ein unabhängiges Format.
Schicht / Kommunikation: Steuerung der Verbindungen und des Datenaustauschs.
Schicht / Transport: Zuordnung der Datenpakete zu einer Anwendung.
Schicht / Vermittlung: Routing der Datenpakete zum nächsten Knoten.
Schicht / Sicherung: Segmentierung der Pakete in Frames und Hinzufügen von Prüfsummen.
Schicht / Bitübertragung: Umwandlung der Bits in ein zum Medium passendes Signal und physikalische Übertragung.
